三、垃圾中转站除臭设备方案（高压微雾喷淋除臭系统）

本方案除臭点：
（1）进出通道：满载运输过程滴漏，减速时产生的异味，设置喷 淋带，让中转站与外界形成除臭雾帘隔断；
（2）卸料、压缩大厅：包括卸料口、转运大厅等的异味消除，抑 尘、降尘作用。箱体侧面污水产生的异味，在箱体侧面做喷淋除臭 带，抑制异味的产生。
（3）箱体进出大门，设置除臭喷淋除臭带，以免异味外溢影响户 外马路和周边环境。中转站与居民区设置异味喷雾隔离带，确保溢 出的臭气是经过除臭综合过的气体。

设备参数和技术要求： 配置：高压微雾喷淋系统（针对空间异味）进行统一消除。
1、高压微雾喷淋系统参数：

（1）.高压微雾喷淋主机系统：含储液、自动补液及配液、过 滤、输送泵、电控系统；主机内外部材料配件：304 不锈钢板；
（2）.功率：1.1KW-1.5KW,220V；输送泵流量：8L/min；
（3）.输送泵配有调压装置，使泵操作压力在 0-14MPa 内可调；

（4）.控制方式：7 寸液晶智能控制系统，具有手动及自动功能；
（5）.雾化喷嘴：外体铜合金，内芯陶瓷；雾滴粒径：≤40um； 喷嘴流量：≥0.046L
（6）.输液管：无缝不锈钢 304，ø9.5mm;δ=0.8mm；接头要求铜 质接头或不锈钢接头。
2、喷淋系统功能配置要求：液晶智能控制系统、进水过滤 系统，控制系统、自动加药系统、出泵自动断水保护系统、自动排 水保护系统、输液系统。
3、设备、管道及喷嘴适合用微生物药剂或植物药剂。
4、单个压缩站除臭设备系统配件配置要求：无缝不锈钢 304 ， ø9.5mm，δ=0.8mm ;高压自锁微雾喷头 36个；高压微雾喷淋主机 系统 1 套；
如果服务外包也应当对供应设备有以上配置的要求标准，要求 基本材料用 304 不锈钢，以增加其在垃圾中转站的复杂元素环境里 能有更强的抗腐蚀性，抗菌性。
再服务外包的期间内，所有的售后由外包公司来负责，日常除 臭和异味控制也要求由外包服务公司来操作。业主部门对外包进行 监督和考核。

除臭工艺技术方案

3.1、工艺介绍

3.1.1、工艺流程

除臭剂→高压雾化喷淋循环系统→高压微雾自锁喷嘴装 置→中转站各异味区域、垃圾卸料区域→高压冲洗地面（中转站门 口外 1-3 米）、机坑等位置→中转站地表地漏洒和渗沥液异味比较 严重区域。

3.1.2、流程说明和除臭机理

高压雾化喷淋循环系统，通过高压柱塞泵将除臭空间工作液加 压后输送至高压微雾自锁喷嘴装置，雾化喷嘴装置将第三代生物除臭剂充分雾化成微小液滴后均匀混合在污泥脱水 的空间内，与臭气的分子充分接触，在微小液滴表面形成极大的表 面能，该表面能可以吸附空气中形成臭气的氨、硫化氢、硫醇、甲 醇、有机胺等臭气分子，并使臭气分子结构发生变化，变得不稳 定；此时溶液中的有效分子可以向臭气分子提供电子，与臭气分子 发生反应；同时吸附在液滴表面的臭气分子也能与空气中的氧气发 生反应。经过第三代生物除臭剂的作用，臭气分子将 被吸附、分解，从而达到净化的效果。

3.1.3、系统布置

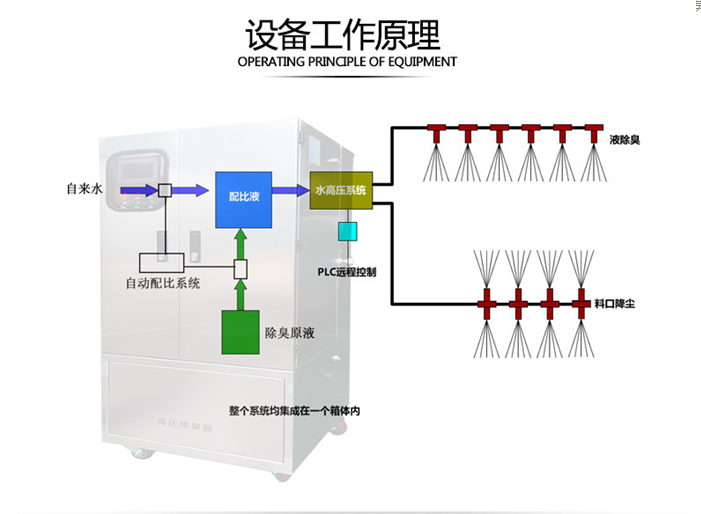

软化过滤后的自来水→配置植物液除臭液→高压雾化喷淋循环 系统→高压微雾自锁喷嘴装置→工作场区待降尘、待除臭区域。
